Die Auswahl des richtigen Edelstahlrohrs beginnt mit dem Verständnis, wie Materialqualität, Herstellungsmethode, Abmessungen, Fertigungsanforderungen und Betriebsbedingungen zusammenwirken. ANahtloses Rohr aus Edelstahl 304ist ein austenitisches Edelstahlrohrprodukt basierend auf Typ 304, allgemein bekannt als UNS S30400 und EN 1.4301. Seine Kombination aus allgemeiner Korrosionsbeständigkeit, Fertigungsflexibilität, Zähigkeit und nahtloser Konstruktion macht es für viele industrielle und gewerbliche Rohrleitungsanforderungen relevant. Die entscheidende Frage ist nicht nur, ob 304 eine bekannte Edelstahlsorte ist, sondern auch, ob seine Eigenschaften zu den tatsächlichen Prozess-, Temperatur-, Flüssigkeits-, Abmessungs- und Installationsbedingungen passen.
Edelstahl vom Typ 304 wird häufig verwendet, da er eine ausgewogene Kombination aus Chrom-Nickel-Legierung, Korrosionsbeständigkeit, Duktilität, Schweißbarkeit und allgemeiner Fertigungsleistung bietet. Bei der Lieferung als nahtloses Rohr wird der Rohrkörper ohne Längsschweißnaht geformt, was für Anwendungen wichtig sein kann, bei denen eine nahtlose Konstruktion erforderlich ist. Bei der Materialauswahl sollte jedoch immer die gesamte Einsatzumgebung berücksichtigt werden. Chloridkonzentration, Temperatur, Druck, Herstellungsweg, Anforderungen nach dem Schweißen, Oberflächenzustand und Maßstandards können alle Einfluss darauf haben, ob 304 die richtige Wahl ist. Dieser Leitfaden untersucht das Material aus praktischer technischer Sicht, erläutert seine Herstellungs- und Leistungsmerkmale, vergleicht es mit verwandten Edelstahlsorten und bietet einen strukturierten Ansatz für die Auswahl.
- 1. Was zeichnet das Material und die nahtlose Konstruktion aus?
- 2. Warum sind Chrom und Nickel wichtig?
- 3. Wie wird das Rohr hergestellt?
- 4. Welche mechanischen und physikalischen Eigenschaften sind wichtig?
- 5. Wo ist das Material gut korrosionsbeständig?
- 6. In welchen Branchen wird dieses Material häufig verwendet?
- 7. Wie sollten Durchmesser, Wandstärke und Länge ausgewählt werden?
- 8. Was sollten Hersteller über Schneiden und Schweißen wissen?
- 9. Wie wirken sich Standards auf die Rohrauswahl aus?
- 10. Wie schneidet Typ 304 im Vergleich zu 304L, 316L und 310S ab?
- 11. Was sollten Käufer und Ingenieure vor der Verwendung prüfen?
- 12. Häufig gestellte Fragen
Was zeichnet das Material und die nahtlose Konstruktion aus?
Bei der Produktbenennung können mehrere unterschiedliche Informationen kombiniert werden, und jeder Teil ist wichtig. Die Sorte identifiziert die Legierungsfamilie. Das Wort „nahtlos“ kennzeichnet die Herstellungsform. Rohrabmessungen bestimmen die physikalische Geometrie. Die ausgewählte Norm definiert Anforderungen an Zusammensetzung, mechanische Eigenschaften, Herstellung, Prüfung und Maßkontrolle.
Typ 304 ist ein austenitischer Edelstahl
Typ 304 gehört zur Familie der austenitischen Chrom-Nickel-Edelstähle. Es wird häufig mit UNS S30400 und EN 1.4301 in Verbindung gebracht. Die Legierung zeichnet sich durch ein vorteilhaftes Gleichgewicht zwischen Korrosionsbeständigkeit und Verarbeitungseigenschaften aus, was erklärt, warum sie in allgemeinen Verarbeitungsgeräten, lebensmittelbezogenen Systemen, architektonischen Komponenten, Wasseranwendungen und vielen Formen industrieller Rohre und Rohrleitungen vorkommt.
Seine Zusammensetzung ist insbesondere für das Korrosionsverhalten relevant. Chrom unterstützt die Bildung einer dünnen passiven Oxidschicht auf der Oberfläche. Nickel trägt zur Stabilität des austenitischen Gefüges bei und unterstützt die Duktilität und Zähigkeit des Werkstoffs. Diese Eigenschaften helfen zu erklären, warum 304 in einem breiten Spektrum normaler atmosphärischer und industrieller Umgebungen eine gute Leistung erbringt.
Nahtlos bedeutet, dass keine Längsschweißnaht vorhanden ist
Nahtlose Rohre werden durch einen Prozess hergestellt, bei dem die Rohrform entwickelt wird, ohne dass eine Längsschweißverbindung entsteht. Dies unterscheidet es von geschweißten Rohren, bei denen Flach- oder Bandmaterial zu einem Rohr geformt und entlang einer Naht verbunden wird.
Das Vorhandensein oder Fehlen einer Naht sollte nicht als allgemeingültige Aussage interpretiert werden, dass ein Rohr automatisch für alle Betriebsbedingungen geeignet ist. Stattdessen ist eine nahtlose Konstruktion wertvoll, wenn eine Projektspezifikation, ein technischer Entwurf oder eine Anwendung eine nahtlose Produktform erfordert. Die Auswahl sollte an Druckbedingungen, Temperatur, Flüssigkeitsverträglichkeit, Abmessungen und die geltende Norm gebunden bleiben.
Das Verständnis dieser Unterscheidungen verhindert ein häufiges Spezifikationsproblem: die Behandlung einer Materialqualität, eines Herstellungsprozesses und einer Maßnorm, als wären sie austauschbare Begriffe. Es handelt sich um separate Merkmale, die gemeinsam betrachtet werden müssen.
Warum sind Chrom und Nickel wichtig?
Die Leistung von Edelstahl beginnt mit der Legierungszusammensetzung. Bei Typ 304 sind Chrom und Nickel besonders wichtig, da sie Korrosionsbeständigkeit, Phasenstabilität, Zähigkeit und Fertigungsverhalten beeinflussen.
Chrom und passiver Oberflächenschutz
Für seine grundlegende Korrosionsbeständigkeit ist Edelstahl eher auf eine Passivierung als auf eine dicke Außenbeschichtung angewiesen. Chrom reagiert an der Oberfläche mit Sauerstoff und bildet eine sehr dünne, haftende Oxidschicht. Wenn sich die Oberfläche in einem geeigneten Zustand befindet, trägt diese Passivschicht dazu bei, das darunter liegende Metall von der Umgebung zu trennen.
Passivierung ist nicht dasselbe wie Immunität. Edelstahl kann immer noch unter lokaler Korrosion leiden, wenn er aggressiven Chloriden, Spalten, Verunreinigungen, hohen Temperaturen oder anderen ungünstigen Kombinationen aus Chemie und Belastung ausgesetzt ist. Daher bleiben Oberflächenbeschaffenheit und Fertigungsqualität wichtig.
Nickel- und Austenitgefüge
Nickel ist ein wichtiges Legierungselement in 304. Es trägt dazu bei, die austenitische Struktur aufrechtzuerhalten, die der Sorte ihre charakteristische Duktilität und Zähigkeit verleiht. Diese Eigenschaften unterstützen das Formen, Biegen, Bearbeiten und viele gängige Fertigungsvorgänge.
Warum die Zusammensetzung bei der Bewerbungsprüfung wichtig ist
Die Materialauswahl sollte die Chemie mit der tatsächlichen Serviceumgebung verbinden. Ein Rohr, das eine milde wässrige Flüssigkeit bei mäßiger Temperatur transportiert, kann ein ganz anderes Korrosionsproblem darstellen als ein Rohr, das konzentrierten Chloridlösungen, sauren Chemikalien oder oxidierenden Gasen bei erhöhter Temperatur ausgesetzt ist.
- Chrom unterstützt die passive Oberflächenschicht, die für die allgemeine Korrosionsbeständigkeit von Edelstahl verantwortlich ist.
- Nickel trägt zum stabilen austenitischen Gefüge bei und unterstützt Duktilität und Zähigkeit.
- Die Legierung ist nicht universell gegen jede chemische Umgebung beständig.
- Die tatsächliche Betriebschemie und Temperatur sollten die endgültige Materialauswahl leiten.
Deshalb kann eine Materialbezeichnung allein keine Prozessinformation ersetzen. Ingenieurteams sollten die Flüssigkeit, die Konzentration, die Verunreinigungen, den Temperaturbereich, die Reinigungsmittel, die Einwirkzeit und den erwarteten Oberflächenzustand berücksichtigen, bevor sie entscheiden, dass Typ 304 geeignet ist.
Wie wird die Pfeife hergestellt?
Der Herstellungsweg beeinflusst die Geometrie, den Oberflächenzustand, die Maßhaltigkeit, die innere Struktur und die Art und Weise, wie das fertige Produkt auf die nachgelagerte Fertigung reagiert. Die bereitgestellten Produktinformationen spezifizieren einen warmgewalzten Nahtlosprozess für das hier besprochene Material.
Warmgewalztes nahtloses Formen
Durch die Warmumformung kann Edelstahl in eine röhrenförmige Form gebracht werden, während sich das Material bei einer erhöhten Temperatur befindet, die für die plastische Verformung geeignet ist. Der Prozess kann die Vorbereitung des Knüppels, das Lochen, das Dehnen, das Kalibrieren, gegebenenfalls die Wärmebehandlung, die Oberflächenkonditionierung, das Richten, das Schneiden, die Inspektion und abschließende Endbearbeitungsschritte umfassen.
Jede Phase kann das Endprodukt beeinflussen. Die Rohrgeometrie muss innerhalb der vorgegebenen Maßtoleranzen bleiben. Die Oberfläche sollte für den vorgesehenen Einsatzzweck und Herstellungsprozess geeignet sein. Das Material muss außerdem die relevanten chemischen und mechanischen Anforderungen der gewählten Produktnorm erfüllen.
Warum Prozesskontrolle wichtig ist
Ein nahtloses Rohr ist immer noch ein technisches Produkt und nicht nur eine hohle Stahlform. Wandstärkenschwankungen, Ovalität, Geradheit, Oberflächenfehler, Endvorbereitung und Rückverfolgbarkeit können bei der Herstellung und Installation von Bedeutung sein.
| Herstellungsphase | Hauptzweck | Möglicher Qualitätsfokus |
|---|---|---|
| Billet-Vorbereitung | Bereiten Sie geeignetes Material zum Formen vor. | Materialidentität, Chemie und Zustand. |
| Durchstechen und formen | Erstellen Sie den hohlen röhrenförmigen Körper. | Wandbildung, Geometrie und innerer Zustand. |
| Warmwalzen und Formatieren | Entwickeln Sie den erforderlichen Durchmesser und das Wandprofil. | Maßgenauigkeit, Geradheit und Konsistenz. |
| Wärmebehandlung | Stellen Sie einen geeigneten metallurgischen Zustand wieder her oder stellen Sie ihn her, sofern dies in der Spezifikation erforderlich ist. | Temperaturkontrolle, Gleichmäßigkeit und Einhaltung der geltenden Norm. |
| Oberflächenkonditionierung | Bereiten Sie die Außen- und Innenflächen vor. | Entfernung von Zunder oder Mängeln und Erzielung der spezifizierten Endbearbeitung. |
| Inspektion und Endbearbeitung | Bereiten Sie das Rohr für die Lieferung und Installation vor. | Abmessungen, Aussehen, Identifizierung und erforderliche Tests. |
Der wichtige Punkt ist, dass es sich bei der Fertigungsqualität um eine Abfolge und nicht um einen isolierten Vorgang handelt. Ein fertiges Rohr, das zwar die Maßvorgaben erfüllt, aber keine angemessene Materialrückverfolgbarkeit aufweist, kann bei einem kontrollierten Industrieprojekt immer noch Probleme bereiten.
Welche mechanischen und physikalischen Eigenschaften sind wichtig?
Typ 304 wird häufig ausgewählt, weil er eine praktische Ausgewogenheit der Eigenschaften bietet, anstatt sich nur durch eine einzige Eigenschaft hervorzuheben. Ingenieure berücksichtigen in der Regel Festigkeit, Duktilität, Zähigkeit, Korrosionsbeständigkeit, thermisches Verhalten und Fertigungsreaktionen gemeinsam.
Duktilität und Umformverhalten
Das austenitische Gefüge sorgt für eine gute Duktilität, die die Umformung und Fertigung unterstützt. Dies ist nützlich, wenn Rohrabschnitte geschnitten, gebogen, für Fittings vorbereitet oder in Gerätebaugruppen integriert werden müssen. Kaltumformung kann die Festigkeit und Härte erhöhen, sodass die Herstellungsgeschichte einer bestimmten Komponente ihren Endzustand beeinflussen kann.
Zähigkeit über einen breiten Temperaturbereich
Austenitische Edelstähle sind bekannt für ihre gute Zähigkeit, auch bei niedrigen Temperaturen. Diese Eigenschaft kann nützlich sein, wenn die Ausrüstung Temperaturschwankungen oder kälteren Betriebsbedingungen ausgesetzt ist. Die Auswahl bei hohen Temperaturen erfordert jedoch eine separate technische Bewertung, da eine langfristige Exposition Probleme im Zusammenhang mit Oxidation, Kriechen, Phasenstabilität und Designgrenzen mit sich bringt.
Die Wärmeausdehnung sollte nicht vernachlässigt werden
Edelstahl dehnt sich bei Temperaturänderungen aus und zieht sich zusammen. In langen Rohrleitungen, Prozesssystemen und Gerätebaugruppen kann thermische Bewegung zu Verschiebungen und Spannungen führen, die durch Systemdesign, Halterungen, Ausdehnungsanordnungen und geeignete Komponentenauswahl ausgeglichen werden müssen.
Es ist außerdem wichtig, die Verwendung allgemeiner mechanischer Werte zu vermeiden, ohne die genaue Spezifikation zu überprüfen. Streckgrenze, Zugfestigkeit, Härte, Dehnung, Auslegungsspannung und zulässiger Druck können von der Norm, der Produktform, der Wandstärke, der Wärmebehandlung und der Betriebstemperatur abhängen.
Wo ist das Material gut korrosionsbeständig?
Typ 304 funktioniert in vielen atmosphärischen und mäßig korrosiven Umgebungen gut, was einer der Gründe dafür ist, dass es in allgemeinen industriellen Anwendungen so häufig vorkommt. Seine passive Oberfläche bietet nützlichen Widerstand gegen normale Feuchtigkeit, viele gängige Prozessflüssigkeiten und eine Vielzahl von Innen- und Außeneinflüssen.
Atmosphärische Exposition
In normalen Innenräumen und vielen Außenanwendungen bietet die chromreiche Passivschicht Schutz vor allgemeiner atmosphärischer Korrosion. Saubere Oberflächen können ihr Aussehen und ihre Funktion über lange Zeiträume beibehalten, wenn die Umgebung nicht ungewöhnlich aggressiv ist.
Wasserbezogener Service
Die Legierung kann für ausgewählte Wasseraufbereitungs- und Wasseraufbereitungsanwendungen geeignet sein. Die Wasserchemie ist jedoch sehr unterschiedlich. Chloridkonzentration, Temperatur, gelöster Sauerstoff, Ablagerungen und Spaltbedingungen können das Korrosionsverhalten erheblich verändern.
Lebensmittel- und Prozessumgebungen
Edelstahl wird häufig in der Lebensmittel- und Getränkeindustrie verwendet, da das Material eine reinigbare, korrosionsbeständige Oberfläche bieten kann. Die tatsächliche Eignung hängt vom Verfahren, dem Reinigungsmodus, der Temperatur, der Konzentration, der Oberflächenbeschaffenheit und den Hygieneanforderungen ab.
Wo besondere Vorsicht geboten ist
Umgebungen mit hohem Chloridgehalt verdienen besondere Aufmerksamkeit. Meerwasser, konzentrierte Sole, einige Kühlwassersysteme und chloridreiche Prozessströme können anspruchsvoller sein. Lokale Korrosion wie Lochfraß und Spaltkorrosion können wichtig werden, selbst wenn die allgemeine Korrosion begrenzt erscheint.
Diese Unterscheidung ist für Käufer von wesentlicher Bedeutung, da es sich bei „Korrosionsbeständigkeit“ nicht um eine absolute Leistungskategorie handelt. Korrosionsbeständigkeit hängt immer von einer bestimmten Umgebung, Temperatur, Oberflächenbeschaffenheit, Einwirkungszeit und Herstellungszustand ab.
In welchen Branchen wird dieses Material häufig verwendet?
Die Vielseitigkeit des Typs 304 ergibt sich aus seiner breiten Ausgewogenheit an Eigenschaften. Es kann in allen Branchen eingesetzt werden, in denen mäßige Korrosionsbeständigkeit, hygienische Oberflächen, Fertigungsflexibilität und zuverlässige Rohrgeometrie wichtig sind.
Lebensmittel- und Getränkeverarbeitung
Verarbeitungslinien, Transfersysteme, Molkereianlagen, Brauanlagen und Abfüllmaschinen können Edelstahl 304 verwenden, sofern die Betriebsbedingungen mit der Legierung kompatibel sind. Reinigungsfähigkeit und Beständigkeit gegenüber normaler Prozessbelastung sind wichtige Gesichtspunkte.
Pharmazeutische und Reinprozessausrüstung
Ausgewählte pharmazeutische Geräte und Reinprozesssysteme können Edelstahlrohre und -rohre verwenden, da glatte, reinigbare Oberflächen wertvoll sind. Die erforderliche Güteklasse, das Finish, die Verbindungsmethode und das Sanierungsverfahren sollten immer auf die Prozessspezifikation abgestimmt sein.
Wasseraufbereitungssysteme
Wasseraufbereitungsgeräte, Filtersysteme, Prozesswasserleitungen und zugehörige Komponenten können Typ 304 verwenden, wenn die Wasserchemie kompatibel ist. Vor der Spezifikation des Materials sollten der Chloridgehalt und die Temperatur überprüft werden.
Chemische Verarbeitung
Typ 304 kann für viele milde chemische Medien geeignet sein, aber „chemische Verarbeitung“ ist zu weit gefasst, um allein als Materialauswahlregel zu dienen. Chemische Konzentration, Temperatur, Strömungsgeschwindigkeit, Verunreinigungen und Einwirkungsdauer können das Korrosionsverhalten erheblich beeinflussen.
HVAC- und Kühlgeräte
Edelstahlrohre können in ausgewählten Wärmetauscher-, Kondensator-, Kühl- und Geräteherstellungsanwendungen eingesetzt werden. Die thermischen Umgebungs- und Druckanforderungen sollten zusammen mit den Maß- und Verbindungsanforderungen überprüft werden.
Architektonische und gefertigte Komponenten
Geländer, Handläufe, architektonische Rahmen, Geräteträger, gefertigte Gehäuse und sichtbare Edelstahlkomponenten können Typ 304 verwenden, wenn die Umgebungsbedingungen geeignet sind. Die Oberflächenbeschaffenheit kann genauso wichtig sein wie die Grundlegierung, wenn das Aussehen eine wichtige Projektanforderung ist.
| Anwendungsbereich | Warum Typ 304 geeignet sein kann | Hauptbedingung zur Überprüfung |
|---|---|---|
| Essen und Trinken | Korrosionsbeständigkeit und reinigbare Edelstahloberfläche. | Reinigungschemikalien, Temperatur, Hygienestandard und Oberflächenbeschaffenheit. |
| Pharmazeutische Ausrüstung | Fertigungsflexibilität und Eignung für reinigbare Prozessausrüstung. | Hygieneverfahren, Oberflächenanforderungen und Prozesschemie. |
| Wasseraufbereitung | Nützlicher Widerstand in vielen allgemeinen Wasserumgebungen. | Chloridgehalt, Ablagerungen, Temperatur und Wasserchemie. |
| Chemische Verarbeitung | Geeignet für viele milde chemische Umgebungen. | Genaue chemische Zusammensetzung und Betriebstemperatur. |
| HVAC und Kühlung | Gute Verarbeitungseigenschaften und Korrosionsbeständigkeit. | Druck, Temperatur, Flüssigkeitskompatibilität und Verbindungsmethode. |
| Architektonische Fertigung | Rostfreies Aussehen, Korrosionsbeständigkeit und Formbarkeit. | Außenbelichtung, Oberflächenspezifikation und Chloridumgebung. |
Wie sollten Durchmesser, Wandstärke und Länge ausgewählt werden?
Abmessungen sind keine sekundären Details. Der Außendurchmesser, die Wandstärke und die Länge definieren, wie ein Rohr mit Formstücken, Geräten, Halterungen, Druckberechnungen, Fertigungsvorgängen und der Installation vor Ort integriert wird.
Außendurchmesser
Der Außendurchmesser beeinflusst die Verbindungskompatibilität, die Strömungsgeometrie, den Stützabstand, die Geräteschnittstellen und die Gesamtsystemabmessungen. Käufer sollten zwischen Außendurchmesser, Nennrohrgröße und Innendurchmesser unterscheiden, da diese Begriffe unterschiedliche Aspekte des Produkts beschreiben.
Wandstärke
Die Wandstärke beeinflusst die Druckfestigkeit, die Korrosionszugabe, die Steifigkeit, das Gewicht, das Herstellungsverhalten und den verfügbaren internen Strömungsbereich. Eine dickere Wand ist nicht automatisch die richtige Wahl. Die Spezifikation sollte mit dem Auslegungsdruck, der Temperatur, den Codeanforderungen, den Herstellungsbeschränkungen und der erwarteten Lebensdauer verknüpft sein.
Länge
In den mitgelieferten Produktinformationen sind Standardlängen von 3000 mm bis 10000 mm aufgeführt. Wenn das Projekt bestimmte Abmessungen erfordert, können auch Zuschnitte in Betracht gezogen werden. Die Auswahl der Länge wirkt sich auf Transport, Handhabung, Anzahl der Verbindungen, Fertigungsplanung und Installationsreihenfolge aus.
| Dimension | Aktuelles Produktsortiment | Überlegungen zur Auswahl |
|---|---|---|
| Außendurchmesser | 6 mm bis 89 mm | Bestätigen Sie die Kompatibilität der Armaturen, die Durchflussanforderungen, den Geräteanschluss und die Installationsgeometrie. |
| Wandstärke | 3 mm bis 30 mm | Passen Sie Druck-, Temperatur-, Struktur-, Korrosions- und Fertigungsanforderungen an. |
| Standardlänge | 3000 mm bis 10000 mm | Berücksichtigen Sie die Fugenanordnung, die Handhabung, den Transport, die Schneidanforderungen und die Installation vor Ort. |
| Vorbereitung beenden | Abgeschrägte Enden können je nach Projektanforderungen angeordnet werden. | Bestätigen Sie die Schweißmethode, das Fitting-Design und die erforderliche Vorbereitungsgeometrie. |
| Oberflächenbehandlung | Spezifische Behandlungen können je nach Projektanforderungen vereinbart werden. | Passen Sie die Oberfläche an die Service-, Herstellungs-, Erscheinungsbild- und Sauberkeitsanforderungen an. |
Bei einem Industrieprojekt sollten die Abmessungen idealerweise anhand der vollständigen Rohrleitungsspezifikation bestätigt werden und nicht nur anhand eines Produkttitels. Ein technisch korrektes Material mit der falschen Wandstärke oder dem falschen Anschlussmaß kann dennoch zu späteren Fertigungsproblemen führen.
Was sollten Hersteller über Schneiden und Schweißen wissen?
Einer der größten praktischen Vorteile von Typ 304 ist seine Eignung für gängige Fertigungsprozesse. Die Herstellung von Edelstahl erfordert jedoch Disziplin, da Verunreinigungen, übermäßiger Wärmeeintrag, schlechte Vorbereitung der Verbindungen und ungeeignete Nachschweißpraktiken die Korrosionsleistung beeinträchtigen oder zu Maßproblemen führen können.
Schneiden
Die Schnittmethoden sollten eine Kante hinterlassen, die für den nächsten Fertigungsschritt geeignet ist. Beim thermischen Schneiden können wärmebeeinflusste Bereiche oder Oxidschichten entstehen, die je nach Anwendung entfernt werden müssen. Mechanisches Schneiden kann zu einer anderen Kantenbeschaffenheit führen und kann dort bevorzugt werden, wo der Wärmeeintrag minimiert werden muss.
Biegen und Formen
Austenitischer rostfreier Stahl weist eine gute Duktilität auf, kann sich jedoch bei der Kaltumformung verfestigen. Daher sollten der Werkzeugzustand und die Umformreihenfolge berücksichtigt werden, insbesondere wenn eine erhebliche Verformung erforderlich ist.
Schweißen
Typ 304 verfügt im Allgemeinen über gute Schweißeigenschaften und ist mit vielen gängigen Schweißverfahren für Edelstahl kompatibel. Verbindungsvorbereitung, Abschirmung, Sauberkeit, Wärmeeintrag, Zwischenlagentemperatur und Füllstoffauswahl sollten entsprechend dem Schweißverfahren kontrolliert werden.
Oberflächenzustand nach dem Schweißen
Anlauffarben und Oberflächenverunreinigungen rund um eine Schweißnaht können das Korrosionsverhalten beeinträchtigen, wenn sie nicht ordnungsgemäß behoben werden. Für kritische oder optisch empfindliche Anwendungen können nach dem Schweißen Reinigungs- und Passivierungsverfahren festgelegt werden.
- Halten Sie Verunreinigungen aus Kohlenstoffstahl von Edelstahloberflächen fern, sofern dies praktisch möglich ist.
- Verwenden Sie für die durchzuführenden Edelstahlarbeiten geeignete Werkzeuge und Verbrauchsmaterialien.
- Kontrollieren Sie den Wärmeeintrag und die Schweißbedingungen gemäß dem genehmigten Verfahren.
- Entfernen Sie schweißbedingte Oxidation oder Verunreinigungen, wenn die Servicespezifikation dies erfordert.
- Bestätigen Sie die Dimensionsstabilität nach dem Formen, Schneiden und Schweißen.
Die endgültige Baugruppe kann anders funktionieren als das Originalrohr, wenn bei der Fertigung Verunreinigungen, starke Kaltbearbeitung, ungeeignete Schweißverfahren oder eine schlechte Oberflächenbehandlung auftreten. Einer guten Materialauswahl muss daher eine gute Fertigungskontrolle folgen.
Wie wirken sich Standards auf die Rohrauswahl aus?
Normen für Edelstahlrohre sind wichtig, da sie den technischen Rahmen definieren, unter dem das Produkt hergestellt, getestet, dimensioniert und abgenommen wird. Die gleiche Sortenbezeichnung kann in mehreren unterschiedlichen Produktnormen vorkommen, die genauen Anforderungen sind jedoch nicht unbedingt identisch.
ASTM A312 und zugehörige Spezifikationen
ASTM A312 wird häufig mit nahtlosen, geschweißten und stark kaltverformten austenitischen Edelstahlrohren in Verbindung gebracht, die für Hochtemperatur- und allgemeine Korrosionsanwendungen vorgesehen sind. Wenn diese Norm erforderlich ist, sollte der Käufer die Qualität, Produktform, Abmessungen, Wärmebehandlung, Prüfung und Inspektionsanforderungen angeben, die für das Projekt gelten.
Maßstandards
Eine Maßnorm wie ASME B36.19M kann Nennrohrabmessungen und Wandbezeichnungen definieren, die in Edelstahlrohrsystemen verwendet werden. Dies trägt dazu bei, die Kompatibilität zwischen Rohren, Fittings, Ventilen, Flanschen und anderen Komponenten herzustellen.
Vermischen Sie Standards nicht einfach so
Ein häufiger Spezifikationsfehler besteht darin, eine Materialqualität anzugeben, aber die Produktnorm wegzulassen. Eine andere besteht darin, die Maßterminologie einer Norm mit den Materialanforderungen einer anderen zu kombinieren, ohne die Kompatibilität zu prüfen. In den Beschaffungsdokumenten sollten das anwendbare Material, der Herstellungsweg, die Maßnorm, die Prüfanforderungen, der Oberflächenzustand und die Dokumentationsanforderungen klar angegeben sein.
- Materialqualität:Bestätigen Sie die genaue Legierungsbezeichnung, z. B. Typ 304 oder das angegebene Äquivalent.
- Produktform:Geben Sie an, ob eine nahtlose, geschweißte, kaltgezogene oder eine andere Form erforderlich ist.
- Maßstandard:Definieren Sie den anwendbaren Außendurchmesser, die Wandstärke, den Zeitplan oder das Maßsystem.
- Länge:Geben Sie Standardlängen oder Zuschnittanforderungen an.
- Prüfung und Dokumentation:Identifizieren Sie die für das Projekt erforderlichen Zertifikate, Inspektionen und Tests.
Wie schneidet Typ 304 im Vergleich zu 304L, 316L und 310S ab?
Verwandte Edelstahlsorten können auf einer Produktliste ähnlich aussehen, dienen aber unterschiedlichen technischen Zwecken. Ein Vergleich anhand der Anwendungslogik ist sinnvoller als die Annahme, dass eine Note lediglich eine stärkere Version einer anderen ist.
| Grad | Allgemeines Merkmal | Typischer Auswahlschwerpunkt | Wichtiger Unterschied |
|---|---|---|---|
| 304 | Ausgewogene Korrosionsbeständigkeit, Duktilität, Zähigkeit und Fertigungsleistung. | Allgemeine industrielle und gewerbliche Umgebungen. | Weit verbreitet, aber nicht die beste Option für alle Chlorid- oder Hochtemperaturbedingungen. |
| 304L | Kohlenstoffärmere Version von 304. | Anwendungen, bei denen Schweißen und ein verringertes Sensibilisierungsrisiko wichtig sind. | Ein geringerer Kohlenstoffgehalt ist ein wesentlicher Unterschied zum Standard 304. |
| 316L | Molybdänlegierter austenitischer Edelstahl mit höherer Beständigkeit gegenüber vielen chloridbedingten Umgebungen. | Anspruchsvollerer Chlorid- und Chemikalienservice. | Molybdän verändert sein Korrosionsbeständigkeitsprofil. |
| 310S | Sorte mit hohem Chrom- und Nickelgehalt, entwickelt für den Einsatz bei erhöhten Temperaturen. | Hitzebeständige Geräte und Umgebungen mit hohen Temperaturen. | Seine Zusammensetzung und sein Serviceschwerpunkt unterscheiden sich erheblich vom Allzweck-304. |
304 im Vergleich zu 304L
Der Hauptunterschied ist der Kohlenstoffgehalt. Ein geringerer Kohlenstoffgehalt kann nach dem Schweißen von Vorteil sein, da er die Möglichkeit einer Chromkarbidausfällung unter bestimmten thermischen Belastungsbedingungen verringert. Wenn eine geschweißte Fertigung 304L erfordert, sollte der Ersatz durch Standard 304 nicht als automatisches Äquivalent behandelt werden, ohne die Spezifikation zu überprüfen.
304 im Vergleich zu 316L
Der Zusatz von Molybdän verleiht 316L ein anderes Korrosionsbeständigkeitsprofil, insbesondere in chloridhaltigen Umgebungen. Das bedeutet nicht, dass 316L überall überlegen ist; Die Materialauswahl hängt weiterhin von der Prozesschemie, der Temperatur, der Herstellung und den Spezifikationsanforderungen ab.
304 versus 310S
310S basiert auf einer deutlich anderen Zusammensetzung und einem stärkeren Schwerpunkt auf Oxidationsbeständigkeit bei hohen Temperaturen und Einsatz bei erhöhten Temperaturen. Bei einem Projekt, das hitzebeständigen Edelstahl erfordert, sollte daher nicht davon ausgegangen werden, dass die Allzweckeigenschaften von 304 ausreichend sind.
Die Sortenauswahl ist am effektivsten, wenn sie mit der eigentlichen Fehlerart beginnt, die verhindert werden muss: allgemeine Korrosion, Lochfraß, Sensibilisierung, Oxidation, Verlust der mechanischen Festigkeit bei Temperatur, Dimensionsinstabilität oder ein anderes definiertes Problem.
Was sollten Käufer und Ingenieure vor der Verwendung prüfen?
Die Produktauswahl sollte über den ursprünglichen Materialnamen hinaus fortgesetzt werden. Bevor ein Rohr hergestellt oder in Betrieb genommen wird, sollten seine Dokumentation, Abmessungen, Oberflächenbeschaffenheit, Kennzeichnung und beabsichtigte Verwendung mit den Projektanforderungen übereinstimmen.
Materialidentifikation
Bestätigen Sie die Sortenbezeichnung und Rückverfolgbarkeitsinformationen anhand der Kaufspezifikation und der Materialdokumentation. Die genauen Dokumentationsanforderungen hängen vom Projekt und der geltenden Norm ab.
Dimensionsüberprüfung
Überprüfen Sie Außendurchmesser, Wandstärke, Länge, Geradheit und Endzustand anhand der angegebenen Anforderungen. Maßtoleranzen sollten anhand der geltenden Norm und nicht anhand allgemeiner Erwartungen beurteilt werden.
Oberflächenzustand
Untersuchen Sie das Rohr auf sichtbare Mängel, übermäßige Ablagerungen, Verunreinigungen, Dellen, Kratzer oder andere Zustände, die die Herstellung oder den Betrieb beeinträchtigen könnten. Die erforderliche Oberflächenbeschaffenheit hängt von der Anwendung ab.
Anwendungskompatibilität
Bestätigen Sie, dass die ausgewählte Sorte mit der Flüssigkeit, der Temperatur, dem Druck, der Reinigungschemie, der Atmosphäre und den erwarteten Korrosionsmechanismen kompatibel ist. Ein Rohr kann korrekt hergestellt sein und dennoch für eine bestimmte Umgebung ungeeignet sein.
| Artikel prüfen | Was zu überprüfen ist | Warum es wichtig ist |
|---|---|---|
| Grad | Korrekte Materialbezeichnung und Rückverfolgbarkeit. | Verhindert den versehentlichen Austausch einer anderen Legierung. |
| Abmessungen | Außendurchmesser, Wandstärke, Länge und Toleranzen. | Gewährleistet die Kompatibilität mit Armaturen, Geräten und Konstruktionsberechnungen. |
| Herstellungsform | Nahtlose Konstruktion und vorgegebener Produktionsweg. | Bestätigt die Einhaltung der Produktanforderung. |
| Oberfläche | Verarbeitung, Sauberkeit, sichtbare Mängel und Zustand nach der Produktion. | Unterstützt die Fertigungsqualität und Serviceleistung. |
| Anwendung | Flüssigkeitschemie, Temperatur, Druck und Expositionsbedingungen. | Ermittelt, ob das Material tatsächlich für den Dienst geeignet ist. |
| Dokumentation | Erforderliche Inspektions- und Materialaufzeichnungen. | Unterstützt die Rückverfolgbarkeit und Qualitätskontrolle von Projekten. |
Eine praktische Auswahlsequenz
- Beginnen Sie mit den Servicebedingungen.Definieren Sie Flüssigkeit, Temperatur, Druck, Exposition und Reinigungsumgebung.
- Wählen Sie die Materialfamilie.Entscheiden Sie, ob Typ 304 und die zugehörigen Güten den Korrosions- und Temperaturanforderungen entsprechen.
- Wählen Sie die Produktform.Stellen Sie fest, ob eine nahtlose Konstruktion erforderlich ist.
- Dimensionen definieren.Durchmesser, Wandstärke, Länge und Endvorbereitung festlegen.
- Bestätigen Sie die Fertigungsanforderungen.Überprüfen Sie die Anforderungen an Schneiden, Biegen, Schweißen, Oberflächenbehandlung und Inspektion.
- Dokumentation überprüfen.Ordnen Sie Zertifikate und Prüfprotokolle den Einkaufsspezifikationen zu.
Dieser Prozess verringert das Risiko, eine bekannte Sorte als universelle Lösung zu behandeln. Typ 304 ist vielseitig einsetzbar, sein größter Vorteil ist jedoch die Ausgewogenheit und nicht der unbegrenzte Widerstand. Eine gute Auswahl hängt davon ab, dass dieses Gleichgewicht mit dem tatsächlichen Betriebszustand übereinstimmt.
Häufig gestellte Fragen
Was bedeutet die Bezeichnung „304“?
Es identifiziert eine austenitische Chrom-Nickel-Edelstahlsorte, die üblicherweise mit UNS S30400 und EN 1.4301 in Verbindung gebracht wird. Die Bezeichnung beschreibt die Legierungsfamilie, während Produktnorm und Herstellungsform zusätzliche Informationen liefern.
Was ist der Hauptunterschied zwischen nahtlosen und geschweißten Rohren?
Nahtlose Rohre werden ohne Längsschweißnaht geformt. Geschweißte Rohre werden hergestellt, indem Material geformt und entlang einer Naht verbunden wird. Die geeignete Produktform hängt von der Spezifikation, den Betriebsbedingungen, den Abmessungen und den technischen Anforderungen ab.
Ist Typ 304 für alle chemischen Verarbeitungsanwendungen geeignet?
Nein. Die chemische Verarbeitung deckt ein sehr breites Spektrum an Flüssigkeiten und Betriebsbedingungen ab. Konzentration, Temperatur, Verunreinigungen, Fließbedingungen und Einwirkzeit müssen vor der Auswahl der Legierung bewertet werden.
Kann dieses Material in Meeresumgebungen verwendet werden?
Bei ausgewählten Meeres- und Küstenanwendungen kann Typ 304 verwendet werden, wenn die Umgebungsbedingungen mild genug sind. Bei starker Chloridbelastung, Kontakt mit Meerwasser oder anhaltenden Salzablagerungen kann eine molybdänhaltige Qualität wie 316 oder 316L geeigneter sein.
Warum könnte 304L anstelle von 304 ausgewählt werden?
304L hat einen geringeren Kohlenstoffgehalt. Dadurch kann das Risiko einer Sensibilisierung bei geeigneten Schweiß- und thermischen Belastungsbedingungen verringert werden, was es für bestimmte Schweißkonstruktionen nützlich macht, bei denen die Qualität mit niedrigerem Kohlenstoffgehalt spezifiziert ist.
Ist 304 eine gute Wahl für den Einsatz bei niedrigen Temperaturen?
Austenitische Edelstähle behalten im Allgemeinen bei niedrigen Temperaturen eine gute Zähigkeit, was einer der Gründe dafür ist, dass sie in Tieftemperatur- und Tieftemperaturanwendungen eingesetzt werden. Der genaue Druck, die Temperatur, der Code und die Produktspezifikation müssen noch für den beabsichtigten Service bewertet werden.
Welche Abmessungen sind aus dem mitgelieferten Sortiment verfügbar?
In den mitgelieferten Produktinformationen sind Außendurchmesser von 6 mm bis 89 mm, Wandstärken von 3 mm bis 30 mm und Standardlängen von 3000 mm bis 10000 mm aufgeführt. Zuschnittanforderungen, abgeschrägte Enden und spezifische Oberflächenbehandlungen können je nach Projektanforderungen vereinbart werden.
Warum ist die Wandstärke wichtig?
Die Wandstärke beeinflusst die Druckfestigkeit, die Steifigkeit, die Korrosionszugabe, das Fertigungsverhalten und den internen Strömungsbereich. Die Auswahl sollte anhand der anwendbaren Entwurfsmethode und Projektspezifikation erfolgen, anstatt davon auszugehen, dass die dickste verfügbare Option immer geeignet ist.
Hat ein nahtloses Produkt immer eine bessere Korrosionsbeständigkeit?
Nicht unbedingt. Die Korrosionsbeständigkeit hängt in erster Linie von der Legierungschemie, dem Oberflächenzustand, der Umgebung, der Herstellungsgeschichte und anderen Faktoren ab. Die nahtlose Konstruktion beschreibt die Produktform und macht eine Legierung nicht generell korrosionsbeständiger.
Welche Oberflächenaspekte sind nach dem Schweißen wichtig?
Beim Schweißen kann es zu Anlauffarben und Oberflächenverunreinigungen kommen. Je nach Anwendung kann eine Reinigung, Entkalkung oder Passivierung erforderlich sein, um einen angemessenen Oberflächenzustand wiederherzustellen und die Korrosionsleistung aufrechtzuerhalten.
Kann das Rohr auf eine bestimmte Länge zugeschnitten werden?
Zuschnittanforderungen können gemäß den bereitgestellten Produktinformationen vereinbart werden. Die erforderliche Länge sollte zusammen mit der Endvorbereitung und den Maßtoleranzen vor der Produktion bestätigt werden.
Sollten Käufer bei der Bestellung von Edelstahlrohren nur die Qualität angeben?
Eine vollständige Spezifikation umfasst normalerweise die Sorte, die Produktform, die anwendbare Norm, Abmessungen, Länge, Oberflächenbeschaffenheit, Endvorbereitung, Prüfung, Inspektion und Dokumentationsanforderungen. Die alleinige Angabe der Note kann dazu führen, dass wichtige technische Anforderungen unbestimmt bleiben.
Was macht das Material zu einer praktischen Allzweckwahl?
Der Reiz des Typs 304 liegt in seiner Ausgewogenheit. Es wird nicht ausgewählt, weil es der stärkste Edelstahl, die beständigste Legierung in jeder Chloridumgebung oder das beste Material für jeden Temperaturbereich ist. Es wurde ausgewählt, weil viele Industriesysteme ein Material benötigen, das nützliche Korrosionsbeständigkeit, gute Zähigkeit, zuverlässige Fertigungseigenschaften und breite Anwendungsflexibilität vereint.
Die nahtlose Konstruktion verleiht der Spezifikation eine weitere Dimension. Wenn ein Projekt eine nahtlose Rohrform erfordert, wird der Herstellungsweg zu einem Teil des Materialbedarfs. Das Ergebnis ist ein Rohrprodukt ohne Längsschweißnaht, dessen Abmessungen und Oberflächenbeschaffenheit entsprechend den beabsichtigten Fertigungs- und Installationsanforderungen ausgewählt werden.
Eine gute technische Praxis basiert daher darauf, zunächst das Material an die Einsatzumgebung und dann an das Produktformat anzupassen. Vor der endgültigen Auswahl sollten Flüssigkeitschemie, Temperatur, Druck, Abmessungen, Verbindungsanforderungen, geltende Normen und Inspektionsanforderungen definiert werden.

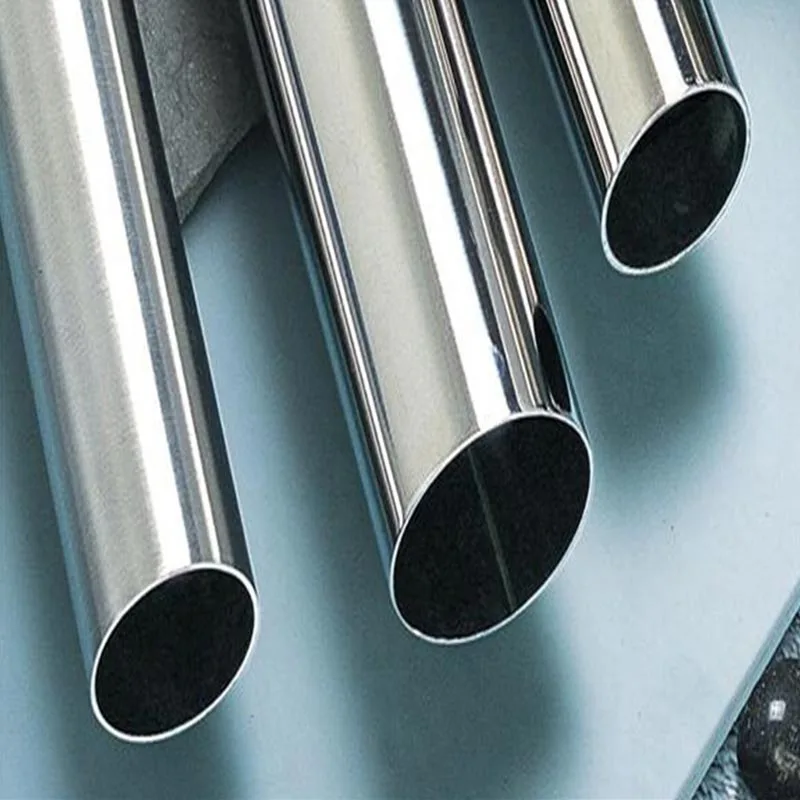

Für bewertende IndustriekäuferNahtloses Rohr aus Edelstahl 304Das Lieferprogramm umfasst Außendurchmesser von 6 mm bis 89 mm, Wandstärken von 3 mm bis 30 mm und Standardlängen von 3000 mm bis 10000 mm, wobei je nach Projektanforderungen Zuschnitte, abgeschrägte Enden und spezifische Oberflächenbehandlungsoptionen verfügbar sind.
Wie kann die Spezifikation klarer gestaltet werden?
Eine starke technische Spezifikation sollte das beabsichtigte Produkt identifizierbar machen, ohne den Lieferanten oder Hersteller zu Annahmen zu zwingen. Die nützlichsten Dokumente verknüpfen den Antrag mit den genauen Material- und Produktanforderungen.
- Geben Sie die genaue Edelstahlsorte und alle akzeptierten gleichwertigen Bezeichnungen an.
- Geben Sie eine nahtlose Konstruktion an, wenn diese Produktform erforderlich ist.
- Definieren Sie die maßgebliche Norm ASTM, ASME, EN oder eine andere anwendbare Norm.
- Geben Sie Außendurchmesser, Wandstärke, Länge, Toleranzen und Endvorbereitung an.
- Identifizieren Sie die erforderliche Oberflächenbehandlung, Endbearbeitung, Prüfung, Inspektion und Materialdokumentation.
- Beschreiben Sie die tatsächliche Prozessumgebung, damit die Legierung auf Kompatibilität bewertet werden kann.
Dieser Detaillierungsgrad ist besonders für die internationale Beschaffung nützlich, da die Materialterminologie je nach Region variieren kann. Klare Sortenbezeichnungen und Standards reduzieren Unklarheiten und erleichtern die technische Überprüfung vor Beginn der Fertigung.
Nahtloses Rohr aus Edelstahl 304sollte letztendlich als Teil eines kompletten technischen Systems bewertet werden. Die richtige Qualität, nahtlose Form, Abmessungen, Fertigungskontrollen und Servicebedingungen müssen aufeinander abgestimmt sein. Wenn dies der Fall ist, kann Typ 304 eine zuverlässige und vielseitige Lösung für viele allgemeine industrielle und kommerzielle Anwendungen bieten.
Benötigen Sie eine klare Spezifikation für Ihr Edelstahlrohrprojekt?
Geben Sie die erforderliche Sorte, den Durchmesser, die Wandstärke, die Länge, die Herstellungsform, den Oberflächenzustand, die Endvorbereitung und die Betriebsumgebung an, damit die entsprechende Konfiguration anhand Ihrer Projektanforderungen überprüft werden kann.
Kontaktieren Sie unsDie endgültige Materialauswahl sollte anhand der geltenden technischen Standards und Servicebedingungen bestätigt werden.
